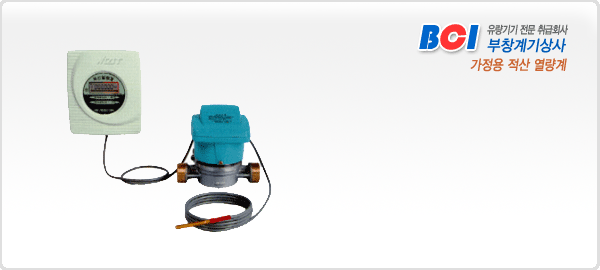

 특징
· 유량부는 내구성 및 감도가 우수하며, 연산부/감온부는 적은 온도차 범위까지 정확한 연산을 하여,
저소비 전력형 마이컴 매장으로 정확한 연산이 가능합니다.
· 지시부(CCD-Typy)는 Eeprom사용으로 Battery제거시 Data저장이 가능하며 Battery교환시
기정장된 Data가 환원됩니다.
★ 설치가 용이합니다.
· 연결부위의 결선이 간단하고 콤팩트하여 취급, 취부가 간편할 뿐 아니라 설치 공간의
활용도가 높으며 온도 감지 Sensor 2개중 1개(회수측)는 유량부에 내장되어 있어
1개만 배관(공급츳)에 설치하므로 설비 작업이 용이하고 설치비가 적게듭니다.
★ 소비적력이 매우 적습니다.
· 리튬 건전지가 내장되어 있으므로 외부전원이 필요없으며 Pulse당 소비전력이 매우 적기 때문에
1회 교환으로 6년 이상 사용이 가능하며 교체가 용이합니다.
★ 계측 정확도가 우수합니다.
· 8bit Micon이 내장으로 안정된 계측은 물론 적은 온도차에서도 정도가 뛰어나며 매 Pulse마다
온도차르 측정하여 Carrier의 밀도와 Enthalpy에 근거한 이론적 열량환산계수 (K-factor)를
연속적으로 보정합니다.
연산부
| 구분 ＼ 모델 |
KHC2K |
| 사용온도범위 |
℃ |
0~120 |
| 최대온도차 |
℃ |
40 |
| 최소온도차 |
℃ |
3 |
| Pulse당 입력유량 |
L |
10(100) |
| 계량단위 |
- |
MWh |
| 최대지시량 |
kWh |
999,999 |
| 최소지시량 |
kWh(MWh) |
1, 10(0,0,001) |
| 지시부 Cable 길이 |
m |
5(주문에따라 변경) |
사양
| 구분 ＼ 모델 |
KHC2K |
| 사용전원 |
3.6 V.Lithium Battery |
| 연산부 주위온도 ℃ |
0 ~ 40 |
| 지시부 주위온도 ℃ |
-30 ~ 50 |
온도차에 따른
최대오차 |
200 ~ 100℃ |
± 05% |
| 10 ~ 20℃ |
± 1% |
| 10 ~ 5℃ |
± 2% |
| 5 ~ 3℃ |
± 3% |
| 감온부 |
저항소자 |
Cable 길이 |
| Pt. 500 |
1.5m(Supply Cable) |
유량부/사양
| 구분 ＼ 모델 |
KDH |
NDH |
| 미터구경(mm) |
13 |
20 |
25 |
25 |
32 |
| 사용최대유량(Fs - m³/h) |
2.0 |
2.5 |
3.5 |
3.5 |
5.0 |
| 사용최소유량(Fi - m³/h) |
0.2 |
0.25 |
0.35 |
0.35 |
0.5 |
| 적정사용유량범위(m³/h) |
0.2~0.8 |
0.25~0.1 |
0.35~1.4 |
0.35~1.4 |
0.5~2 |
| 사용최대압력(MPa/cm²) |
0.98 |
0.98 |
0.98 |
0.98 |
0.98 |
| 사용온도범위(℃) |
0~120 |
0~120 |
0~120 |
0~120 |
0~120 |
| 치수 |
면사이치수(mm) |
110 |
130 |
130 |
225 |
230 |
| 접속부 |
PF20 |
PF25 |
PF32 |
PF32 |
PF20 |
|
|
|
|
