 용도

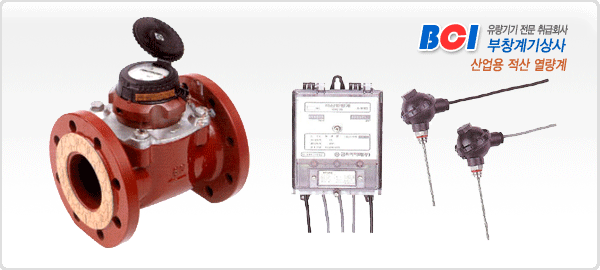

· 산업용 적산열량계 KHM1000i형은 지역난방이나 기타 물의 순환을 이용하는 시스템등에서 공급되는
열의 양을 측정하는데 사용합니다.
· 열량은 MWh를 기본 단위로 사용하고 사용자에 따라Gcal, Gj로 표시 및 출력을 보낼 수 있으며
대용량의 열 공급 요금 계산에 적용됩니다.
· 모뎀 통신부를 일체형으로 포함하고 있어 일반 전화망(PSTN) 및 RS-485 통신단자를 이용한
원격에너지 관리 시스템 및 원격검침 통합 시스템에 적용됩니다.
· 기타 열 매체가 이용되는 관련 응용분야에 효과적으로 사용될 수 있습니다.
연산부 특징
· 높은 정밀도로 공급 온도, 회수 온도, 유량을 측정 가능
· 정확하게 열량을 계산하고, 각종 정보 자체 저장 가능
· 원격검침 기능을 사용하여 필요한 Data를 전송 가능
· 실시간으로 측정되고 기록은 열량관련 Data를 PSTN 모뎀을 사용하여 중앙의 원격검침 PC로 Data를 전송함.
· 전송받은 Data를 가공, 변환, 출력하여 열량 사용량 및 열량계의 동작상황을 검침.
· 열량계 내부에 Data가 저장되어 전원 차단 시 Backup 기능을 수행.
· 내부에 RTC 회로를 내장하고 있어 항상 시간을 실시간으로 Check 함.
· 사용자가 원하는 시간대별, 주중, 계절별 Data 전송 가능.
· 열량계가 검침한 열량 및 유량을 외부에 interface 할 수 있도록 펄스 출력 기능을 내장에 따라서.
외부의 기기로 Pulse 출력 및 통신이 가능.
(향후 광통신 기능, internet 접속이 가능 하도록 Up-grade)
· IR Port를 사용하여 현장에서 열량계 관련 Data 검침 가능(핸디 터미널 이용)
· 정정시에도 모든 Data 보존이 가능
|
| 연산부 성능/규격 |
|
항목 |
KHM-1000I |
| 연산부 |
최대온도차 |
80℃ |
| 최소온도차 |
3℃ |
| 측정온도범위 |
0 ~ 120℃ |
| 사용온도 |
-10 ~ 55℃ |
| 보존온도 |
-25 ~ 80℃ |
| 동작습도 |
RH 35 ~ 85% |
| 계량단위 |
Mwh, Gcal, GJ |
| 최소지시량 |
0.1(0.01) |
| 최대지시량 |
8자리 |
| Pulse당 유량 |
10L, 100L, 1차00L |
온도차별
최대오차 |
Δt≤4℃ |
±4.0% 이하 |
| 4℃≤Δt＜10℃ |
±3.0% 이하 |
| 10℃≤Δt＜10℃ |
±2.0% 이하 |
| 20℃≤Δt |
±2.0% 이하 |
| 센서 연결 Cable 적절 길이 |
10mm 이내 |
| K-factor 적용 규격 |
KS B 5403,
EN1434, OIMLR75 |
|
|
|
항목 |
KHM-1000I |
| 연산부 |
입력전원 |
AC 100/220V, 60Hz |
| 소비전력 |
Max 0.03 W |
| LCD방식 |
TN (8Digit) |
| Data저장 |
EEPROM(10년 이상 저장) |
| 통신방식 |
RS-485(Half Duplex) |
| 통신속도 |
9600 bps |
| Back-up전원 |
3.7V Li-ion(Rechargeable) |
저장 데이터 개수
(모든 검침 데이터 저장) |
3.7V Li-ion(Rechargeable) |
| 시간대별: 108시간(4.5일) |
| 일별: 32일(1달) |
| 검침데이터 종류 |
적산열량, 적산유량, 순간열량
순간유량, 공급온도, 회수온도
온도차, 압력(Option) |
| 유량부 선저항 |
Max 200Q |
| 입력센서 입력 |
4~20mA (Option) |
| 통신모듈 |
통신방식 |
Data Modem (PSTN) |
| 통신속도 |
2400 bps |
| Back-up전원 |
32.7V NIMH(니켈수소) |
| 연결 가능 계기 수 |
최대 31개 |
| 규격인증 |
전자파 적합 등록(A급) |
|
|
|

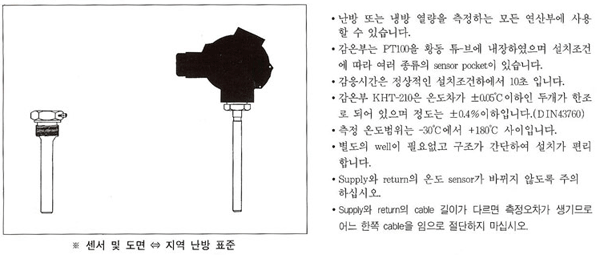

| 감온부 KHT-210 |
 |

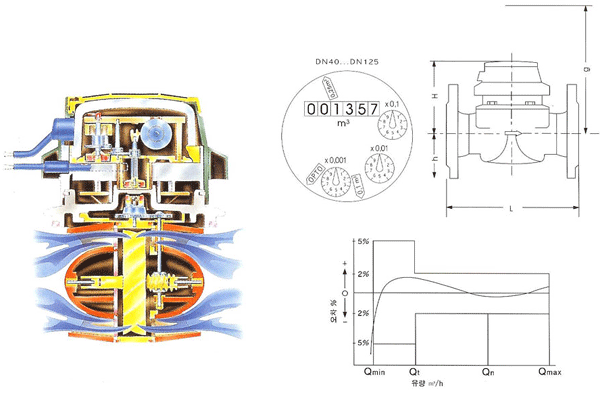

| 유량부 Cosmos WPD |
 |
| 치수 |
| 구분 / 모델 |
Cosmos WPD |
| 미터구경(d) |
mm |
40 |
50 |
65 |
80 |
100 |
125 |
| 사용최대유량(Fs) |
㎥/h |
20 |
30 |
60 |
90 |
140 |
200 |
| 사용최소유량(Fi) |
㎥/h |
0.6 |
0.6 |
0.1 |
1.4 |
2.0 |
3.5 |
| 적정 사용유량범위 |
㎥/h | ℓ / Pulse
1.8~10 |
1.8~15 |
2.0~25 |
3.2~45 |
4.8~70 |
8.0~100 |
| Pulse rate |
ℓ / Pulse |
100 |
100 |
100 |
100 |
100 |
100 |
| 치수 |
길이(L) |
mm |
220 |
200 |
200 |
225 |
250 |
250 |
| 높이(H) |
mm |
189 |
193 |
205 |
245 |
255 |
278 |
| 중량 |
kg |
7.4 |
7.7 |
10 |
14 |
18 |
20.5 |
| 사용온도범위 |
℃ |
0~130 |
0~130 |
0~130 |
0~130 |
0~130 |
0~130 |
| 최대사용압력 |
kgf/cm² |
1.56 |
1.56 |
1.56 |
1.56 |
1.56 |
1.56 |
|
| 구분 / 모델 |
Cosmos WPD |
| 미터구경(d) |
mm |
150 |
200 |
250 |
300 |
| 사용최대유량(Fs) |
㎥/h |
300 |
500 |
1000 |
1200 |
| 사용최소유량(Fi) |
㎥/h |
4.5 |
8 |
20 |
25 |
| 적정 사용유량범위 |
㎥/h | ℓ / Pulse
12~150 |
20~250 |
45~500 |
50~600 |
| Pulse rate |
ℓ / Pulse |
1,000 |
1,000 |
1,000 |
1,000 |
| 치수 |
길이(L) |
mm |
300 |
350 |
450 |
500 |
| 높이(H) |
mm |
212 |
368 |
425 |
482 |
| 중량 |
kg |
35.5 |
50.5 |
72.3 |
99.3 |
| 사용온도범위 |
℃ |
0~130 |
0~130 |
0~130 |
0~130 |
| 최대사용압력 |
kgf/cm² |
1.56 |
1.56 |
1.56 |
1.56 |
|
|
|
|
|
