 개요

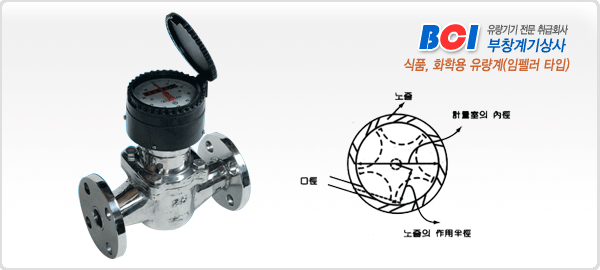

본 SSW-FC형 특수유량계는 5개의 익차에 의해 정확한 계측 및 계량을 할 수 있도록 되어있는 식품,화학용 유량계로서 어떠한 액체도 광범위하게 사용이 가능합니다.
재질
 Ourter Housing : Stainless Steel
Rotor : Stainless Steel
계량실 - 테프론 : Stainless Steel
표준사양(Specification)
| 최고사용압력(Max. Pressure) |
1MPa
|
| 최고사용온도(Max. Temperature) |
100℃ |
| 최소눈금(Min. Unit) |
1L |
| 최대적산량(Max. Registration) |
99,999,999ℓ |
| 정밀도(Accuracy) |
±2% |
| 설치자세(Installation) |
수직설치 |
유량범위(Flow Rate Range)
| 형 식 |
구 경(mm) |
유량범위(m³/h) |
| SSW - FC - 25 |
A |
25 |
0.5~2.5 |
| B |
25 |
1.0~5.0 |
| SSW - FC - 40 |
A |
40 |
2.0~9.0 |
| B |
40 |
3.0~15.0 |
| SSW - FC - 50 |
A |
50 |
3.0~15.0 |
| B |
50 |
6.0~25.0 |

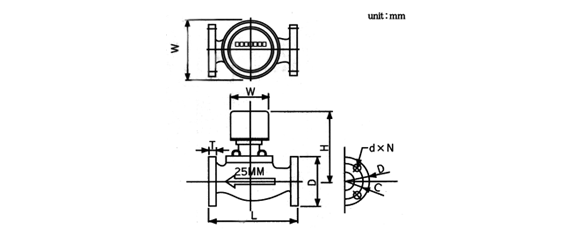

외형치수(Dimensions)
|
TYPE
|
SIZE
|
| 미터길이 |
미터높이 |
후렌지외경치수 |
폭 |
후렌지두께 |
홀중심길이 |
볼트구멍 |
볼트구멍치수 |
|
SSW - FC - 25
|
225 |
188 |
125 |
110 |
18 |
90 |
4 |
19 |
|
SSW - FC - 40
|
245 |
197 |
140 |
110 |
20 |
105 |
4 |
19 |
|
SSW - FC - 50
|
245 |
197 |
155 |
110 |
20 |
120 |
4 |
19 |
|
|
|
|
|
|
