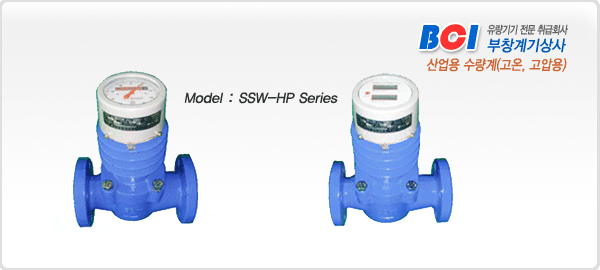

 개요
당사는 유량계 전문 생산업체로써 翼根車式 유량계 생산을 통하여 쌓은 오랜 경험과 기술을 토대로 고온?고압에서도 견딜 수 있는 특수 유량계를 개발하여 본격적인 생산을 시작하였습니다.

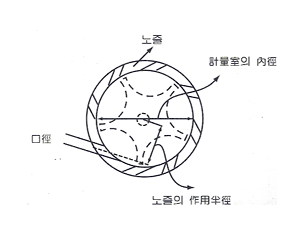

원리
재질
* 몸체 : FC-20
* 주요부품 : PPS 합성수지
* R o t o r : PPS 합성수지
표준사양(Specification)
| 피 계 량 물 (Liquid) |
물(Water) |
| 최고사용압력(Max. Pressure) |
2MPa |
| 최고사용온도(Max. Temperature) |
130℃ |
| 정밀도 |
±2% |
| 최대적산량 |
99,999,999ℓ |
| 최소눈금 |
1ℓ |
| 설치자세 |
수직설치 |
유량범위(Flow Rate Range)
| 형 식 |
구 경(mm) |
유량범위(m³/h) |
| SSW - HP - 25 |
A |
25mm |
0.5~2.5 |
| B |
25mm |
1.0~5.0 |
| SSW - HP - 40 |
A |
40mm |
2.0~9.0 |
| B |
40mm |
3.0~15.0 |
| SSW - HP - 50 |
A |
50mm |
3.0~15.0 |
| B |
50mm |
6.0~25.0 |

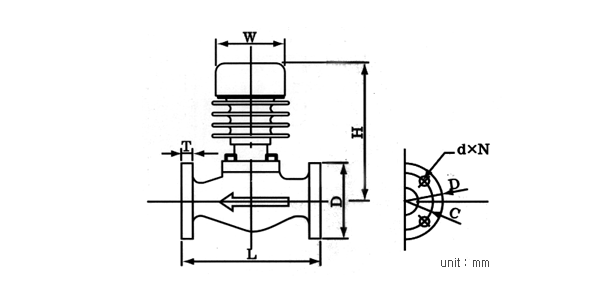

외형치수(Dimensions)
|
TYPE
|
SIZE
|
| D |
L |
H |
W |
C |
T |
d |
N |
|
SSW - HP - 25
|
125 |
225 |
288 |
110 |
90 |
18 |
19 |
4 |
|
SSW - HP - 40
|
140 |
245 |
300 |
110 |
105 |
20 |
19 |
4 |
|
SSW - HP - 50
|
155 |
245 |
300 |
110 |
120 |
20 |
19 |
4 |
|
|
|
|
|
|
